发泡硅胶热接胶水H-8501AB硅胶粘合剂-深圳华莱士胶粘剂公司

H-8501AB为加热快速固化的双组份加成型液体硅橡胶胶水，固化后与各种基材具有较好的粘接性。胶料在固化前具有较好的流支性；固化后具有优异的电气绝缘性，应用于硅胶粘接硅胶(硅胶管、硅胶条对粘)、各种电子元器件的绝缘、防潮、减震密封或粘结。

硅胶粘硅胶热粘胶水H-8501AB：

固化前：

1. 混合粘度（25℃），Ρa.s:1000

2. 比重,g/cm³:1.10

3. 可操作时间（25℃）,h:7.0

4. 固化时间（80℃）,min.:30-60

固化后:

1. 拉伸强度,Mpa:4.0

2. 硬度,Shores A:45±5

3. 相对伸长率, %450

4. 粘接性:≥2.0(A1-A1,内聚破坏)

5. 体积电阻,Ω • cm:1×10

6. 介电强度,KV/mm:20

硅胶粘硅胶热粘胶水H-8501AB的使用方法:

1. 使用配比: A:B=1:1(重量比);

2. 按比例称取物料,并混合均匀;

3.将混合均匀的胶水混合物在真空下减压脱气,然后再将胶水灌注或涂敷于待密封或粘结处;

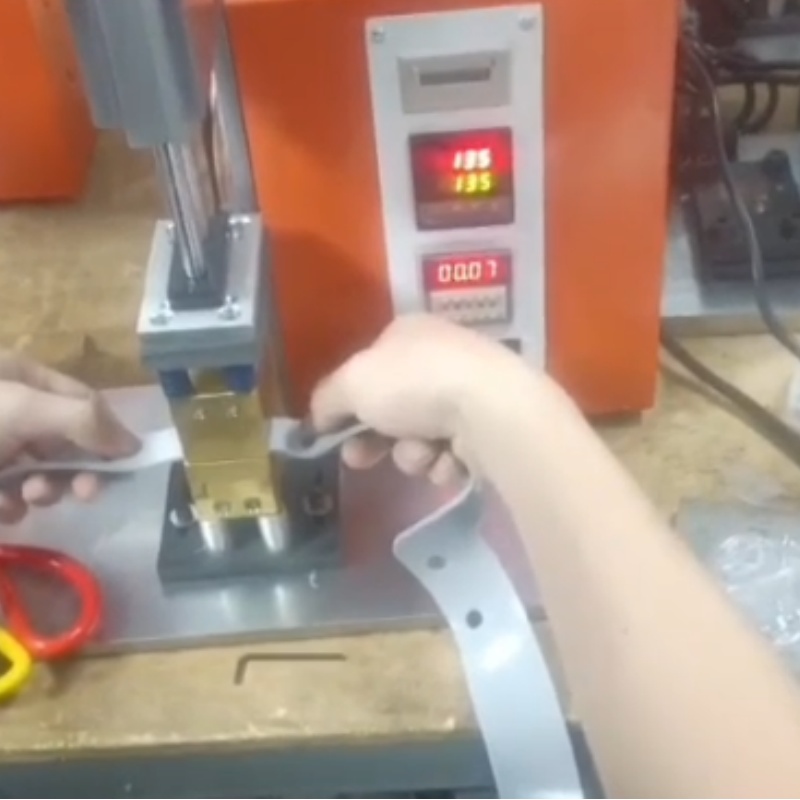

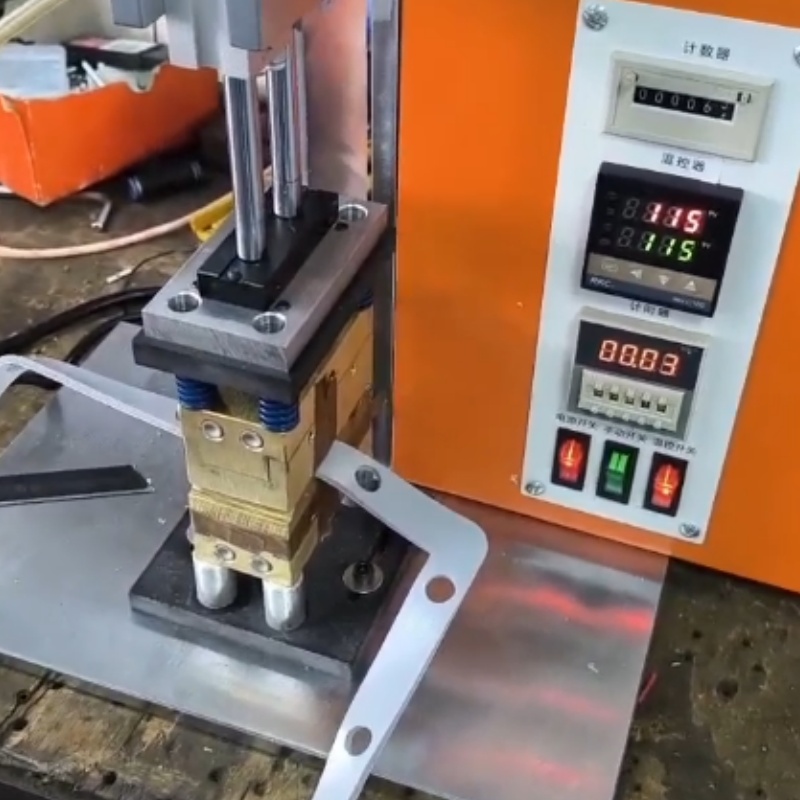

4.于170℃下加热10-15秒后,固化为硅胶性体.

胶水应密闭储存；

在一定的温度下，固化时间长短与灌封制件的大小和环境的传热效率有关；

本品在硫化过程中，严禁与含硫、锡、砷、磷、氮、铅的化合物接触，否则会造成胶水固化不良，因此，使用前应首先进行硅橡胶与基材的兼容性试验。

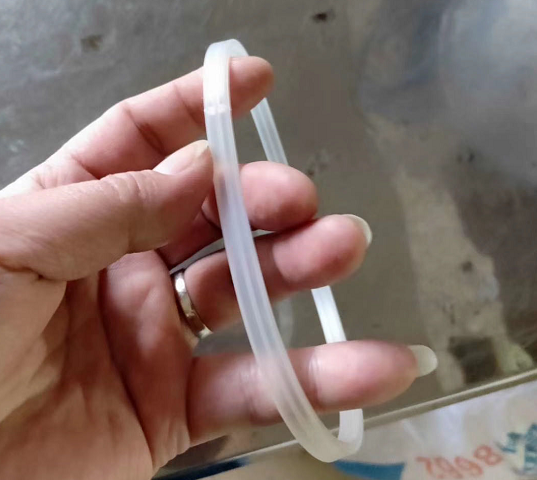

硅胶粘硅胶热粘胶水H-8501AB包装：AB=1:1

发泡硅胶条热接胶水H-8501AB热硅胶粘合剂厂家
